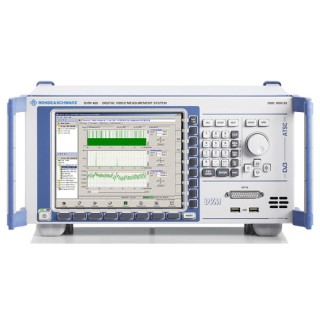

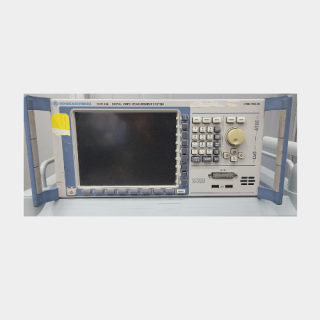

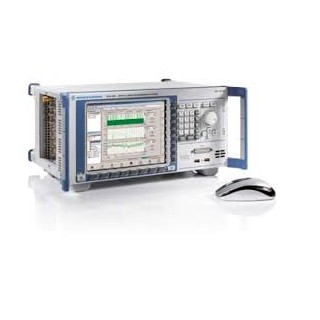

 로데슈바르즈(Rohde & Schwarz)사의 R&S®DVM400은 디지털 TV 신호의 분석, 모니터링, 발생 및 기록을 위한 휴대용 올인원 디지털 비디오 측정 시스템(MPEG-2/DTV 플랫폼)입니다.

실험실(R&D)뿐만 아니라 방송 송출 국소, 필드 유지보수 환경에서 디지털 방송 장비(멀티플렉서, 인코더, 변조기 등)와 신호 품질을 정밀하게 검증할 수 있도록 설계되었습니다.

주요 사양과 핵심 특징을 정리해 드립니다.

1. 핵심 특징 (Key Features)

휴대성이 뛰어난 올인원 디자인: 컴팩트하고 가벼운 베이스 유닛에 고해상도 컬러 디스플레이를 내장하여 노트북이나 외부 모니터 없이도 독립적으로 측정 및 모니터링이 가능합니다.

다양한 인터페이스 동시 지원: ASI, SMPTE310M은 물론, DVM400 모델 특화 사양인 SPI 및 IP 인터페이스(Gigabit Ethernet)를 지원하여 하이브리드 방송망 환경에 유연하게 대응합니다.

동시 다채널 모니터링: 단일 장비에서 여러 RF, IP, 트랜스포트 스트림(TS) 신호를 동시에 모니터링할 수 있으며, 확장 유닛(DVM120 등)을 연동하면 최대 20개 이상의 TS를 병렬 감시할 수 있습니다.

(IP 연결은 최대 512개 감시 가능)

강력한 TS 제너레이터 & 레코더 내장: 대용량 메모리(기본형 기준 약 120 GB HDD 등)와 광범위한 테스트 신호 라이브러리를 통해 에러 삽입 및 실시간 스트림 재생·기록이 가능합니다.

2. 주요 측정 및 분석 사양

트랜스포트 스트림(TS) 모니터링 및 분석

표준 가이드라인 준수: TR 101 290 가이드라인의 Priority 1, 2, 3 에러 분석(버퍼 제외)을 완벽히 지원합니다.

데이터 레이트: 최대 214 Mbit/s의 고속 데이터 레이트 측정 및 단일 주파수 네트워크(SFN) 모니터링을 지원합니다.

심층 분석 툴: PCR(Program Clock Reference) 및 PTS 분석, Table/Packet 인터프리터, 데이터 브로드캐스트 분석 기능이 포함되어 있습니다.

코덱 디코딩: MPEG-2, MPEG-4/AVC/H.264, AAC, AC-3 등의 비디오/오디오 스트림 분석 및 실시간 qPSNR(인코딩 품질 시각화) 분석을 제공합니다.

IPTV / IP 모니터링 (Gigabit Ethernet)

최대 512개의 TS over IP 연결에 대한 완전한 모니터링을 수행합니다.

품질 평가를 위한 필수 지표인 MDI-DF(Delay Factor), MDI-MLR(Media Loss Rate), IP 비트레이트, 패킷 지터(Jitter), 패킷 도착 간격(Inter-arrival time) 등을 실시간 그래픽으로 표시합니다.

 RF 신호 복조 및 측정 (옵션 구성 시)

지원 표준: DVB-T/H, DVB-S/S2, DVB-C, J.83/B, ATSC / 8VSB 등 글로벌 디지털 방송 표준에 대응합니다.

측정 지표: 신호 레벨, 주파수 편차(Frequency Deviation), BER, MER(DVB-T 기준 전형적인 MER 측정 정밀도 38 dB 수준), C/N, SNR, Eb/No 및 성좌도(Constellation Diagram) 표시를 지원합니다.

3. 하드웨어 및 운영 사양
